TOCOS電位器GF063P1是常用的TOCOS電位器型號之一，此外還有TOCOS電位器G32A、TOCOS電位器rv24yn20s也是比較常用的，那么大家知道在焊接端子時要注意哪些細節嗎?首先應該避免使用水容性助焊劑，以防止助長金屬氧化與材料發霉。其次TOCOS電位器GF063P1在焊接端子時若焊接溫度過高或時間過長可能導致對TOCOS電位器的損壞。插腳式端子焊接時應在235℃±5℃，3秒鐘內完成，焊接應離TOCOS電位器本體1.5MM以上，焊接時注意不要使用焊錫流穿線路板。TOCOS電位器GF063P焊接時，松香(助焊劑)進入印刷機板的高度要注意調整到合適的位置，避免助焊劑侵入TOCOS電位器內部而造成電刷與電阻體接觸不良現象。

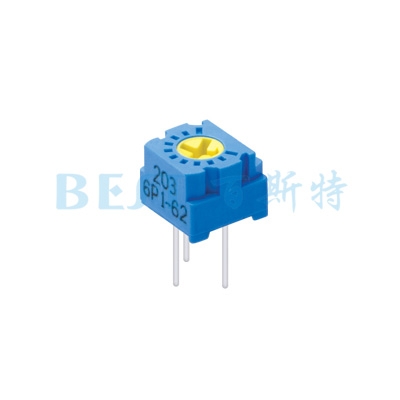

一、TOCOS電位器GF063P的特點和參數介紹：

TOCOS電位器GF063P1特點：

可提供頂調、側調型電位器。符合UL 94V-0可燃性要求。十字槽設計允許機器自動調節。密封性設計可以承受焊錫與浸泡清洗處理過程。方形、單圈、直孔、封密性精度可調電位器。

TOCOS可調電位器GF063技術參數：

標稱阻值范圍：10Ω至5MΩ

阻值允許偏差：±10和±20%

接觸電阻變化(C.R.V)：-≦1%R或1Ω

額定功率：70°C--0.5瓦

較大輸入電壓：≧250VDC或額定功率

零位電阻：-≦1%R或1Ω

電阻規律：直線式

電介質強度：一分鐘，900VAC

調節行程：210°±10°(單圈)

溫度系數：±100 ppm/℃

絕緣電阻：≧1000M歐，500VDC

二、安裝TOCOS電位器的注意事項：

(1)TOCOS電位器安裝在執行機構時，注意連接軸與電位器軸的同心度，充分釋放應力，避免執行機構動作時產生應力損壞電位器。

(2)TOCOS電位器表面應避免結露或有水滴存在，避免在潮濕地方使用，以防止絕緣劣化或造成短路。

(3)安裝TOCOS電位器固定螺母時，強度不宜過緊，以避免破壞軸套，造成轉動不良。

(4)在TOCOS電位器套上旋鈕的過程中，所用推力不能過大(不能超過《規格書》中軸的推拉力的參數指標)，否則將可能造成對電位器的損壞。

三、TOCOS電位器性能判斷標準：

(1)阻值符合要求。

(2)中心滑動端與電阻體之間接觸良好，轉動平滑。

(3)對帶開關的電位器，開關部分應動作準確可靠、靈活。

四、TOCOS電位器性能測試的方法：

(1)TOCOS電位器阻值的測量：首先根據被測電位器阻值的大小，選擇好萬用表的合適電阻檔位，測量一下阻值，即1、3兩端片之間的電阻值，與標稱阻值比較，看二者是否一致。同時旋動滑動觸頭，其值應固定不變。如果阻值無窮大，則此電位器已損壞。

(2)然后再測量TOCOS電位器中心端與電阻體的接觸情況，即1-2、2-3兩端之間電阻值。方法是萬用表歐姆檔在適當量程，測量過程中，慢慢旋轉轉軸，注意觀察萬用表的讀數，正常情況，對于B線性的電位器，讀數應平穩地朝一個方向變化，若出現跳動、跌落或不通等現象，說明活動觸點有接觸不良的故障。

(3)當中心端滑到首端或末端，理想狀態下中心端與重合端的電阻值應為0，在實際測量中，會有一定的殘留值(一般視標稱而定，一般小于5Ω)，屬正?，F(xiàn)象。

以上就是關于TOCOS電位器的常用型號的參數詳情解說，以及使用注意事項和性能測試方法的介紹。TOCOS電位器GF063P1調節到某些位置時不能造成電路中電流過大的線路的時候, 有可能會導致造成燒毀電位器或其他元件。對于使用過程中要根據TOCOS電位器GF063P1工作于額定功率范圍內操作。如果功率耗散超過額定值時, 會造成電位器內部過熱而損壞。而且注意還需考慮到周邊環境溫度對電位器的影響。TOCOS電位器GF063P1調節上應盡量使其動觸點處于總電氣行程的中段位置，要避免在接近兩終端位置使用。
